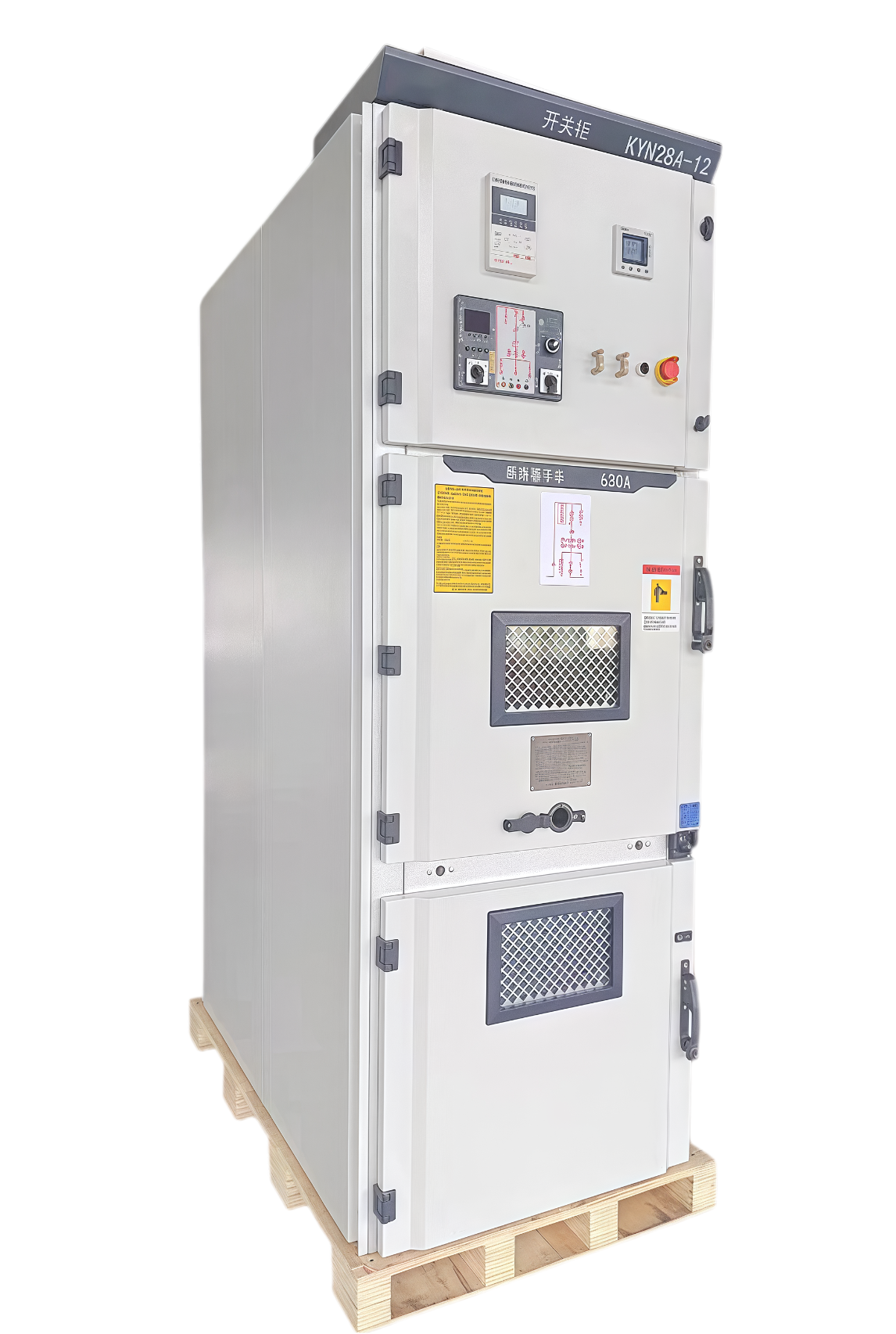

KYN28A-12系列 金属铠装移开式开关柜

产品概述

KYN28A(GZS1)-12型金属铠装移开式开关设备,综合同类产品特点,将可移开部件设计成中置式形式,使得产品结构更趋简单,互换性强。柜内配装性能优良的新型VS1或ABB公司的VD4真空断路器,安全可靠,真空灭弧室免维护,操作机构少检修,使设备在运行中停电检修时间和频次大大减少。机械和电气联锁可靠,满足“五防”操作性能,防护等级高。产品规格多,试验项目全,试验参数高,在成套设备中占领先地位。可满足用户多方面技术性能的要求,为此,备受电力用户青睐,具有广阔的市场前景。

应用领域

适用于水利、煤炭、有色、冶金、石化、造船、通讯、汽车、市政、新能源、新材料等多个领域的三相交流50Hz,额定电压为3.6kV、7.2kV、12kV。

产品创新

 为了方便客户现场的使用,我公司已把固定锁改变成转舌锁;也可以依据客户要求把手动操作断路器小车,做成遥控断路器小车。

工作原理

KYN28A型金属铠装移开式开关设备,设计符合GB3906-91《3~35kV交流金属封闭开关设备》及DL404-91《户内交流开关设备订货技术条件》要求。适用于3~10kV交流三相50HZ单母线电力系统中,作为发电厂、变电所、工矿企业、高层建筑等部门接受和分配电能之用,并对电路具有控制保护和测量等功能。除广泛用于一般电力系统外,特别适用于具有频繁操作的电力线路中,本产品为户内使用,可靠墙安

型号说明


  技术参数

项目

单位

数据

额定电压

kV

3、6、10

最高工作电压

kV

3.6、7.2、12

额定绝缘水平

1min工频耐受电压

kV

42

雷电冲击耐受电压

kV

75

额定频率

Hz

50

主母线额定电流

A

630、1250、1600、2000、2500、3150

分支母线额定电流

A

630、1250、1600、2000、2500、3150

3S热稳定电流(有效值)

kA

16、20、25、31.5、40、50

额定动稳定电流(峰值)

40、50、63、80、100、125

防护等级

外壳为IP4X,隔室间、断路器室门打开时为IP2X



注:*电流互感器的短路容量应单独考虑。

当断路器用于控制3-10kV电动机时,若启动电流小于600A,必须加金属氧化物避雷器,其具体要求由用户与制造厂联系协商;当断路器用于开端电容器组时,电容器组的额定电流不应大于断路器额定电流的80%。

动作时间的推荐值:

合闸时间        (约)70ms      分闸时间        ≤45ms

燃弧时间(50Hz)     ≤15ms     开断时间        ≤60ms

最小的合闸指令持续时间  20ms(100ms)

最小的分闸指令持续时间  40ms(100ms)

使用环境

l  环境温度上限+40℃,下限-25℃;

l  海拔高度不大于1000m;

l  相对湿度:日平均值不大于95%,月平均不大于90%;

l  地震烈度不大于8度;

l  没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

注:超出上述正常使用环境的设备,用户可同厂方协商。

“五防”的实现

(1)  防止带负荷误拉、误推手车

断路器手车在柜内有试验位置和工作位置。当断路器手车处于试验位置,并且处于合闸状态时,应该不允许直接将其推入至工作位置;当断路器手车处于工作位置,并且处于合闸状态时,应该不允许直接将其拉出至试验位置。

在试验位置和工作位置都分别设有机械定位装置,以保证联锁可靠。如果断路器处于合闸状态,断路器底盘车内的限位销则伸出并卡在丝杠上,使得丝杠无法被动摇,阻止断路器被推向工作位置,或断路器被推向试验位置。只有当断路器处于分闸状态时(且接地开关处于分闸状态),才能摇动丝杠推进机构,将断路器手车从试验位置推向工作位置,或反之将断路器手车从工作位置推向试验位置。

(2)  带地刀误合开关

当中置柜内接地开关处于处于合闸位置时,应该不允许直接将断路器手车推到工作位置并进行合闸操作。

断路器分闸并且接地开关合闸时,导轨上方连锁的挡片伸出,挡片挡手车底盘,使手车不能从试验位置移至工作位置。当断路器分闸,接地开关处于分闸位置时,联锁挡板、挡片缩进柜内,才能将断路器手车从试验位置移至工作位置,关合断路器对线路送电;或从工作位置移至试验位置。

(3)  防止带电误合地刀

当断路器手车处于工作位置(不论其是否处于合闸状态),或中置柜出线电缆带电时,应该不允许合接地开关。如果断路器手车未被退到试验位置,无论其是处于工作位置,还是在从工作位置退向试验位置的过程中,断路器手车底盘联锁装置的限位销都将伸出,中置柜前面地刀操作孔挡板被锁住而不可能被打开,摇把无法插入地刀操作孔操作接地开关传动联杆转动,接地开关也就无法合闸。只有当断路器手车处在试验位置或被移出时,地刀操作孔挡板才可以被打开,摇把可以插入地刀操作孔操作接地开关传动联杆转动,接地开关可以合闸。

(4)  防止误入带电间隔

中置柜的母线室是全封闭的,一般无法直接触摸;中置柜的开关室触头部分是可能带电部位,但有断路器手车挡着,即使断路器手车被移出开关室,金属活门机构也会自动挡住触头部分,因此,一般也无法直接触摸。为了安装或检修的方便,中置柜的电缆室装有可打开的门,而电缆室内的铜排或电缆接头部分是可能带电部位,应该不允许不合接地开关而直接打开电缆室门进入电缆室。接地开关处于分闸位置时,接地刀闸机构主轴上的联锁钩应能准确联锁,即锁套上的偏心锁钩旋转90度卡住电缆室门,此时电缆室门应不能打开。接地开关处于合闸位置时,接地开关联锁机构能准确解锁,即锁套上的偏心锁钩恢复至所示位置,此时电缆室门才能打开。

(5)  防止带负荷误拉、误合隔离手车

在母线分段运行时,母线之间通过分段柜(含有断路器手车)和隔离柜(含有隔离手车)相连。操作中应该确保只有当分段柜的断路器分闸且处于试验或移开位置时,隔离柜的隔离手车才可以从工作位置移开;反之,只有当隔离柜的隔离手车推入且处于工作位置时,分段柜的断路器手车才能被推进至工作位置,进而合闸。分段柜和隔离柜各有一只闭锁电磁铁。隔离柜的隔离手车底盘位置辅助接点连接分段柜内闭锁电磁铁,限制只有当隔离柜的隔离手车推入且处于工作位置时,分段柜的断路器手车才能被推进至工作位置,进而合闸;分段柜断路器手车底盘位置辅助接点连接隔离柜内闭锁电磁铁,限制只有当分段柜断路器分闸且处于试验或移开位置时,隔离柜的隔离手车才可以从工作位置移开。反之,将无法操作,防止带负荷误拉、误合隔离开关。





外形和安装基础参考图



订货须知

订货时用户须提供下列资料

主接线方案编号及母线系统图、排列图;

二次回路接线原理图、端子排列图,如端子未排成一列时按制造厂规定;

开关柜内电器元件的型号、规格数量;

主母线、支主母线的材质、规格,否则按照制造厂规定供应;

开关柜若使用在特殊环境条件下,请在订货时提出;

需要附件、备件时,应提出其种类和数量
