产品概述
GKGR系列矿用一般型高压软起动柜与ZCRQ系列产品采用同一个平台开发设计，是电力电子技术、微处理器技术及现代数字控制理论技术充分结合的产品。GKGR高压软起动采用先进的高速DSP微处理器为核心，控制高压大功率晶闸管组件，实现了大中型交流鼠笼式电动机平滑起动、运行、停车及保护，有效降低电动机起动冲击电流，减小对电网及拖动设备的冲击。

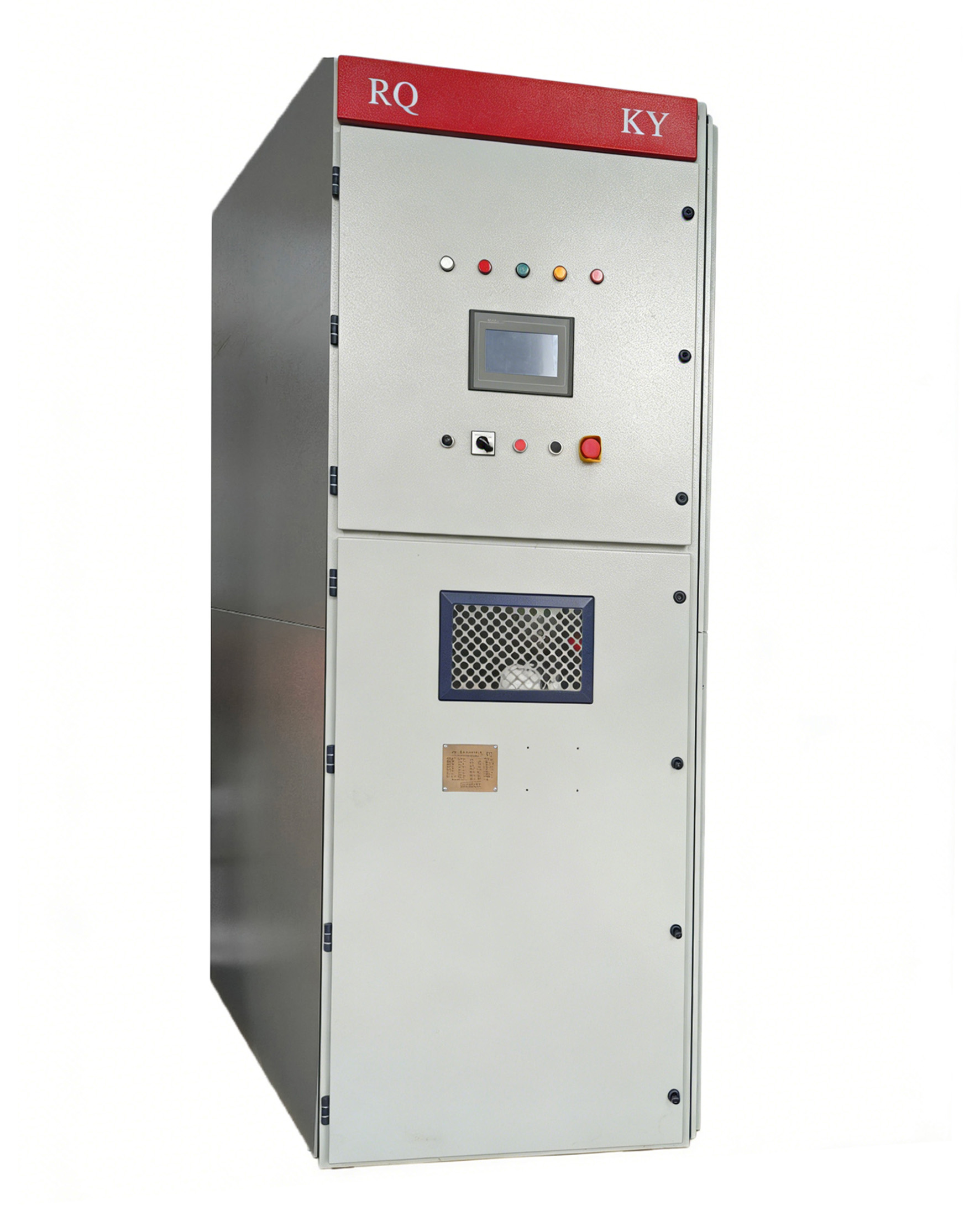

产品采用的是箱型固定式金属封闭开关柜型，结构简单，机械强度高，柜体防护等级达IP54，整个柜体按矿用安全型产品设计，具有矿用产品安全标志证书（KA证），符合《金属非金属矿山安全规程》有关规定的使用要求。由于KA类产品的特殊性，国家安标中心对产品名称和型号规格都做了限定，只能采用通用名称和型号，可以选用ZCRQ(GKGR)-KA,设备名都叫矿用一般型，KA针对的是金属及非金属有色矿山，KY针对的是煤矿非高瓦斯矿井，二者有本质的区别。
型号说明
规格型号
规格型号 | 电流等级(A) | 电压等级(kV) | 电机功率(kW) | 柜体尺寸(W*D*H) |
ZCRQ(GKGR)-100/6-KA | ≤100 | 6 | ≤850 | 800*1450*2300 |
ZCRQ(GKGR)-200/6-KA | ≤200 | 6 | ≤1750 | 800*1450*2300 |
ZCRQ(GKGR)-300/6-KA | ≤300 | 6 | ≤2650 | 1000*1450*2300 |
ZCRQ(GKGR)-100/10-KA | ≤100 | 10 | ≤1450 | 800*1450*2300 |
ZCRQ(GKGR)-150/10-KA | ≤150 | 10 | ≤2200 | 800*1450*2300 |
ZCRQ(GKGR)-200/10-KA | ≤200 | 10 | ≤2950 | 800*1450*2300 |
ZCRQ(GKGR)-300/10-KA | ≤300 | 10 | ≤4400 | 1000*1450*2300 |
ZCRQ(GKGR)-400/10-KA | ≤400 | 10 | ≤5800 | 1000*1450*2300 |
备注：1、电机功率由于与功率因数等有关，以上型号对应电机功率的数据仅供参考，实际以用户电机铭牌的实际参数为准；
2、电机额定电流临界或重负载时，应选高一个规格；
3、需严格按表中型号选型，表中所列型号具有KA证；
4、电机功率超过2000KW，用户需配差动保护装置；
5、柜体尺寸均为框架尺寸，不含前后门板和侧封板；
技术参数
负载要求 | 三相中压鼠笼式异步电机、同步电机等 |
电源电压 | 3-15KV (+10%-15%) |
工作频率 | 50Hz±2Hz |
控制电源 | 220VAC（+10%/-15%） |
起动频次 | 1—5次(每小时)每两次间隔时间不小于10分钟 |
冷却方式 | 自然冷却 |
防护等级 | IP20-IP54(可按要求定做) |
安装地点 | 户内安装(无导电尘埃、无剧烈震动的场所) |
备注：
a) 对于重载下的Iq/Ie比值加大或对于诸如风机类负荷的单次起动时间可根据起 动要求进行调整，具体参数以技术协议为准；
b) 根据负载类型或所要求的连续起动次数来确定不同的技术措施；考虑热量的扩 散，为确保安全每次起动后应至少间隔10分钟以上；但起动时间越长相应可连续起动次数降低；
c) 起动电流Iq/额定电流（Iq/Ie）之比值，受负载类型限制；
执行标准
GB/T11022-2011 《高压开关设备和控制设备标准共享技术要求》
GB/T3859.1-2013 《半导体变流器基本要求的规定》
GB/T3859.2-2013 《半导体变流器应用导则》
QFZR9-2018 《高压电动机智能固态软起动装置标准》
GB3906-2006 《3.6KV-40.5KV交流金属封闭开关设备和控制设备》
IEC 60470 《高压交流接触器》
GB/T 12173-2008 《矿用一般型电气设备》
GB/T 14808-2016 《高压交流接触器、基于接触器的控制器及电动机起动器》
使用环境条件
u 环境温度：最高温度 +50℃ ，最低温度-10℃
u 相对湿度：日平均不超过95%，月平均不超过95%（+20℃）；
u 海拔高度: 不超过2000m;
u 地面倾斜度:不超过5°；
u 安装地点:无火灾、爆炸危险，无化学腐蚀及剧烈振动
注：若有特殊使用条件，请在订货时与我公司声明和协商。
订货须知
订货时请提供设备型号及下列资料：
u 电动机型号、额定功率、额定电流、额定电压、额定转速;
u 电动机拖动负载类型和拖动电机电网情况;
u 主回路方案图;
u 设备主回路进出线方式;
u 设备使用在特殊环境条件时应在定货时提出;
注：若用户有其他特殊要求，请与我公司协商联系。
外型尺寸图
注：宽（W）、深（D）、高（H）具体值详见选型表。
安装基础图
一次系统图
典型案例系统图
