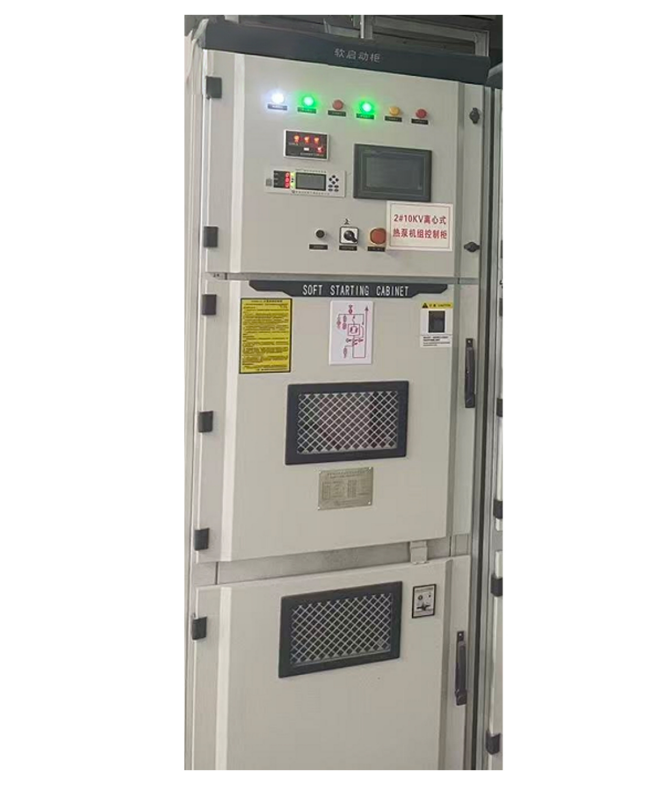

产品概述
ZCVR系列高压干式调压软起动装置是在电机的定子回路串入可自动干式调压装置，适用于各种大中型鼠笼式异步电动机或同步电动机的起动，实现电动机软起动。起动过程时，通过先进的高低压隔离技术，移磁调压调节低压侧磁分量的大小，改变电感线圈磁场中磁介质的导磁率，从而改变线圈的磁场强度，进而改变干式变压器的阻抗，从而不断调整电机端电压，保护功能齐全，有效减少了电机起动时对电网、电机本身、相连设备的电气及机械冲击。
产品包括固定型、三合一型。固定型采用固定式金属封闭开关柜型，结构简单，机械强度高；三合一型将运行旁路柜和起动柜三合一的一体化设计，采用铠装式中置式金属封闭开关柜柜型，同时具备开关柜和软起动柜的功能。
应用领域
广泛用于水利、煤炭、有色、冶金、石化、造船、通讯、汽车、市政、新能源、新材料等多个领域，能很好地与电动机拖动设备（如：水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种设备）配套使用。
性能特点
免维护：核心调压装置，F级绝缘，环氧浇注，真空浸渍工艺，不受使用环境、温度的影响，投入使用后无其它维护，节约大量的维护费用与消耗，使用寿命长；
高性能：采用先进的控制技术，可实现恒流起动、斜坡电压及突跳三种不同起动方式，起动过程中自动调节，抗干扰能力强，无谐波污染；
智能化：友好的人机操作界面，操作简单，调整灵活，对电机实时数据动态检测电压、电流，同时可方便查阅起动历史曲线。
技术参数
负载要求 | 三相中压鼠笼式异步电机、同步电机 |
电源电压 | 6-10kV (+10%-15%) |
功率范围 | 100kW-15000kW |
工作频率 | 50Hz±2Hz |
控制电源 | 380/220VAC（+10%/-15%） |
起动频次 | 3-5次，重复使用性好，起动性能不受环境温度影响可适应环境温度：-10℃到+50℃（如特殊环境需要特殊提出设计） |
冷却方式 | 自然冷却 |
防护等级 | IP20/IP30（特殊防护需协商特殊设计） |
安装地点 | 户内安装(无导电尘埃、无剧烈震动的场所) |
参数设置 | 1.5Ie-4.5Ie可调，无二次浪涌电流冲击； |
液晶屏显示 | 显示起动电流、时间、故障状态，起动参数的设定、调整灵活，方便查阅起动历史曲线； |
通讯方式 | RS485接口，Modbus通讯协议 |
软停车功能 | 可选 |

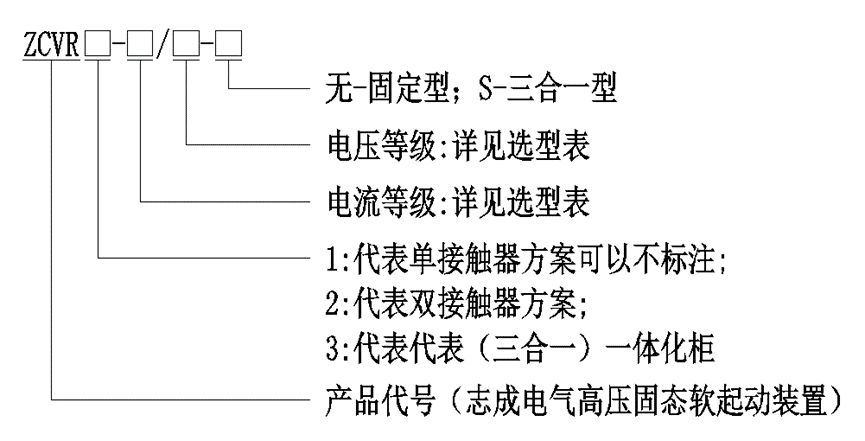

型号说明
执行标准
GB/1094-1985 《电力变压器》
GB/T11022-2011 《高压开关设备和控制设备标准共享技术要求》
GB311.1-2012 《高压输变电设备的绝缘配合》
GB3906-2006 《3.6KV-40.5KV 交流金属封闭开关设备和控制设备》
IEC 60470 《高压交流接触器》
GB/T 14808-2001 《交流高压接触器和基于接触器的电动机起动器》
Q/FZR10 《高压干式调压软起动装置》
使用环境条件
·环境温度：-20℃~+55℃；
·相对湿度：日平均不超过95%，月平均不超过95%（20℃）；
·海拔高度不超过1000m，超过时应提供海拔高度；
·地面倾斜度不超过5°；
·安装地点无腐蚀金属或破坏绝缘的气体。
注：若有特殊使用条件，请在订货时与我公司声明和协商
选型说明
固定型选型表
型号规格 | 电压等级（kV） | 功率范围（kW） | 柜体参考尺寸（mm）（W*D*H） |
ZCVR2-500/□ | 6/10 | Pe≤500 | 1100*1450*2300 |
ZCVR2-1000/□ | 6/10 | 500< Pe≤1000 | 1100*1450*2300 |
ZCVR2-2000/□ | 6/10 | 1000<Pe≤2000 | 1100*1450*2300 |
ZCVR2-3000/□ | 6/10 | 2000<Pe≤3000 | 1100*1450*2300 |
ZCVR2-4000/□ | 6/10 | 3000<Pe≤4000 | 1100*1450*2300 |
ZCVR2-5000/□ | 6/10 | 4000<Pe≤5000 | 1200*1450*2300 |
ZCVR2-6000/□ | 6/10 | 5000<Pe≤6000 | 1200*1450*2300 |
ZCVR2-7000/□ | 6/10 | 6000<Pe≤7000 | 1200*1450*2300 |
ZCVR2-8000/□ | 6/10 | 7000<Pe≤8000 | 1200*1450*2300 |
ZCVR2-10000/□ | 6/10 | 8000<Pe≤10000 | 1300*1640*2300 |
ZCVR2-12000/□ | 6/10 | 10000<Pe≤12000 | 1300*1740*2300 |
ZCVR2 -15000/□ | 6/10 | 12000<Pe≤15000 | 1300*1740*2300 |
三合一型选型表
型号规格 | 电压等级（kV） | 功率范围（kW） | 柜体参考尺寸（mm）（W*D*H） |
ZCVR3-500/□-S | 6/10 | Pe≤500 | 1200*1450*2300 |
ZCVR3-1000/□-S | 6/10 | 500< Pe≤1000 | 1200*1450*2300 |
ZCVR3 -2000/□-S | 6/10 | 1000< Pe≤2000 | 1200*1450*2300 |
ZCVR3 -3000/□-S | 6/10 | 2000<Pe≤3000 | 1300*1450*2300 |
备注：
1、电机功率由于与功率因数等有关，以上型号对应电机功率的数据仅供参考，实际以用户电机铭牌的实际参数为准；
2、一拖多、起动时间超长、矿井下考虑降容使用；
3、电压等级涵盖规格3.3 kV、6.0 kV、6.6kV、7.2kV、10kV、12kV；
4、电机功率超过2000KW，需配差动保护装置；
5、超出以上规格范围需协议订货
6、柜体尺寸均为框架尺寸，不含前后门板和侧封板；

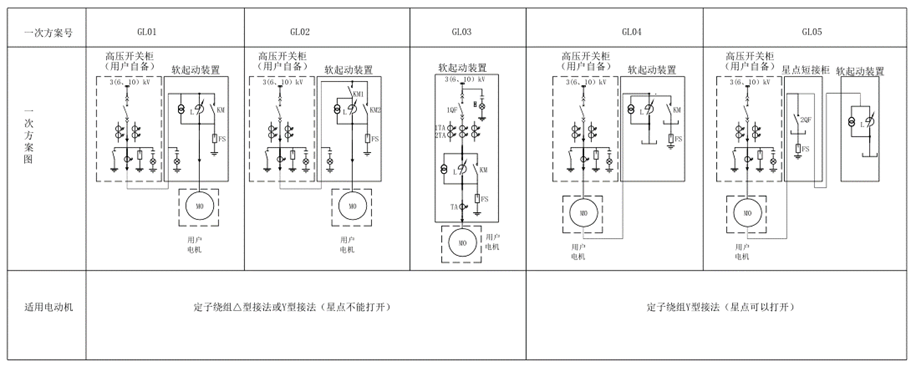

一次方案图
外形尺寸图
订货须知
·电动机型号、额定功率、额定电流、额定电压、额定转速；
·电动机拖动负载类型和拖动电机电网情况；
·电机起动转矩倍数、堵转电流倍数等与电机相关参数；
·主回路方案图、进出线方式；
·设备使用特殊条件应在订货时提出与我公司协商解决；

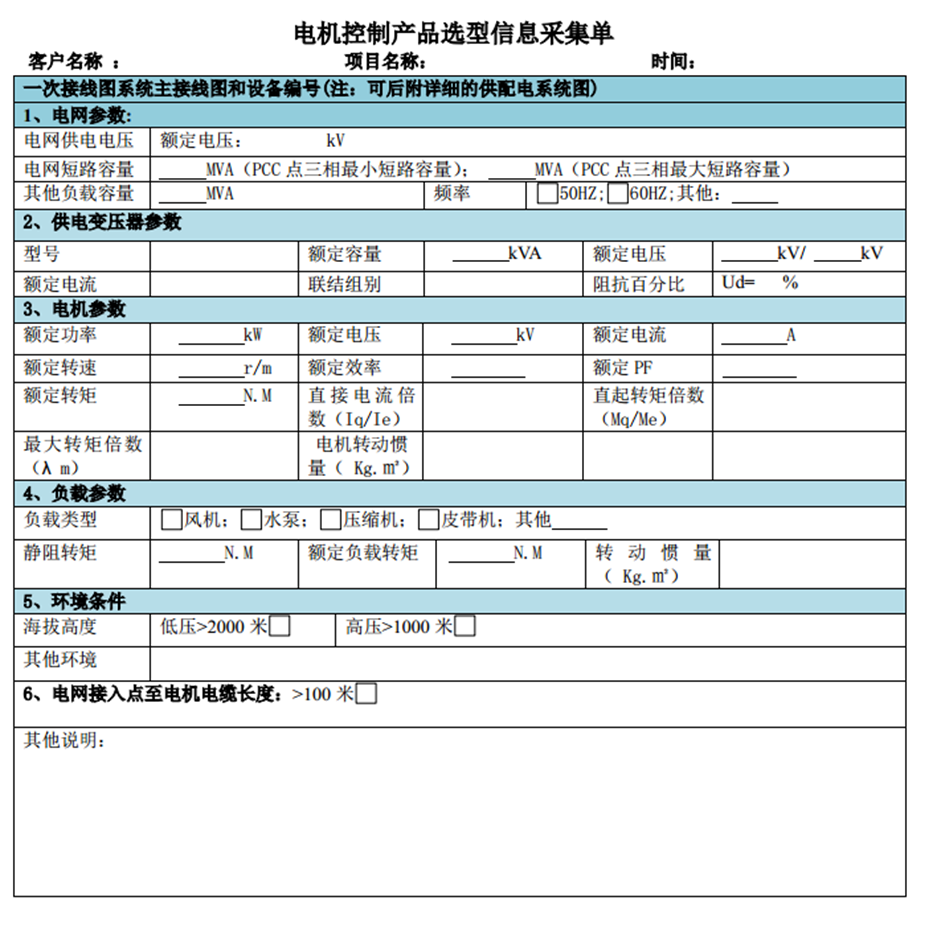

详见附表：
