ZCY系列自动电液变阻起动控制装置

产品概述

ZCY系列自动电液变阻起动控制装置是专门为绕线型异步电动机的重载平滑软起动而设计。

应用领域

适用于水利、煤炭、有色、冶金、石化、造船、通讯、汽车、市政、新能源、新材料等多个领域的三相交流50Hz,额定电压为380V、440V、660V、3.6kV、7.2kV、12kV,额定功率为30kW~10000kW绕线型交流异步电动机的重载平滑软起动。

工作原理

在被控绕线型异步电动机的转子回路串入一特制的液体电阻器,该液阻随着电动机的起动而自动投入,并在预定可控的时间内控制液阻阻值由大变小逐渐趋于零,从而使电动机在最小起动电流和最大起动转矩的情况下均匀升速,平稳起动。起动结束,电器开关短接转子回路。


性能特点

该装置起动电流小,起动转矩大,特别适用于重载起动;

起动过程平滑,对电机、负载和电网无冲击;

起动时不会产生谐波污染。

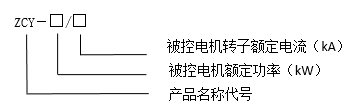

型号说明

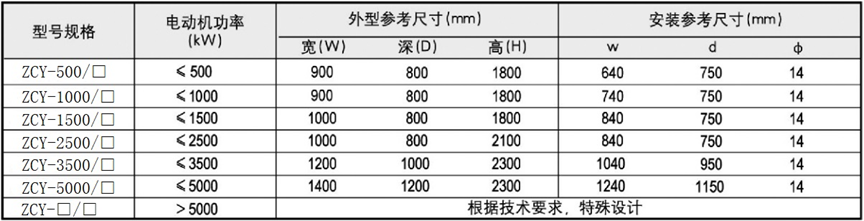

规格型号


注:上述外型参考尺寸不含侧板、前后门板、门锁、具体详见安装基础图。



选型举例

    某绕线型交流异步电动机的额定电压为10kV,额定功率为3500kW,转子额定电流为790A,选用ZCY自动电液变阻起动控制装置的型号为ZCY-3500/0.79。

    某绕线型交流异步电动机的额定电压为6kV,额定功率为1250kW,转子额定电流为395A,选用ZCY自动电液变阻起动控制装置的型号为ZCY-1500/0.395



技术参数

起动起始电流       Iq1.3Ie

起动时间           10~60)S,预整定,现场可调

起动次数           连续起动(36)次(环境温度25时)

电液正常工作温度   070

外壳防护等级       IP20IP30(对防护等级有其它要求时可协商供货)

执行标准

GB14048.1-2012(IEC60947-1:2011) 《低压成套开关设备和控制设备》

GB725.1-2013(IEC60439-1:1999)   《低压开关设备和控制设备》

GB/T11022-2011                  《高压开关设备和控制设备标准共享技术要求》



使用环境条件

环境温度:最高气温+40℃,最低温度0℃;

◇空气相对湿度:日平均不大于95%,月平均不大于90%;

◇ 海拔高度不大于2000m;

◇ 地面倾斜度不大于50

◇ 安装地点无火灾、爆炸危险,无化学腐蚀及剧烈振动。

注:若有特殊环境使用条件,定货时另行协商供货。

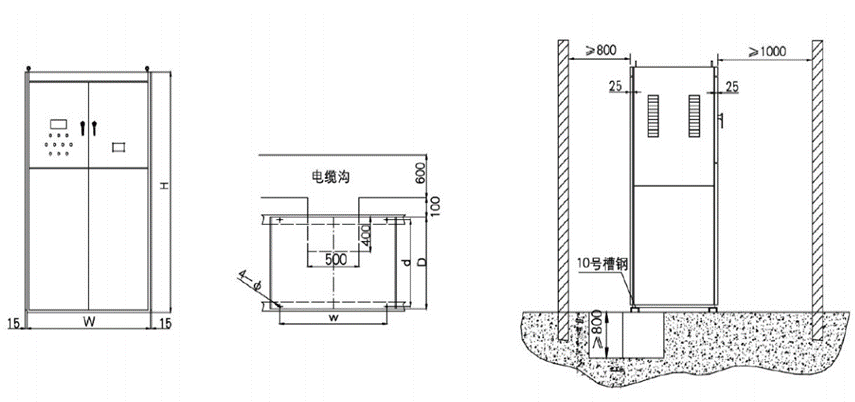

安装基础图




注:若用户有其它特殊要求,可与我公司协商订货。

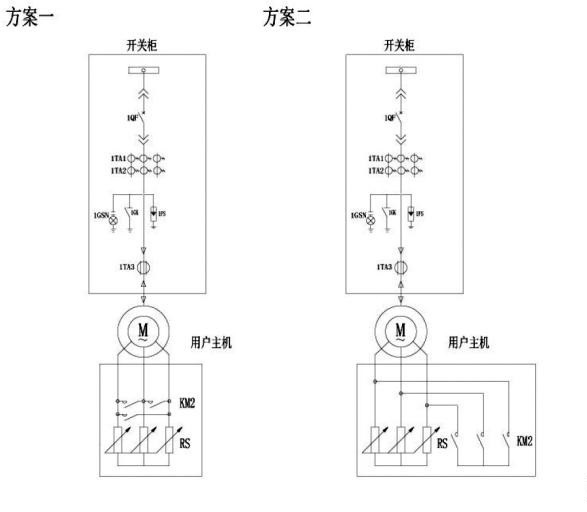

一次方案图

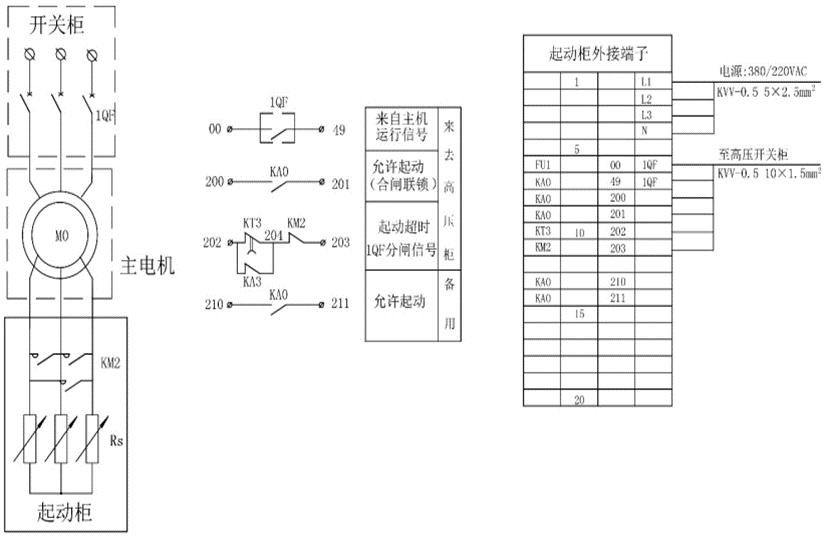

ZCY系列起动装置(继电器控制)一次图及对外接口

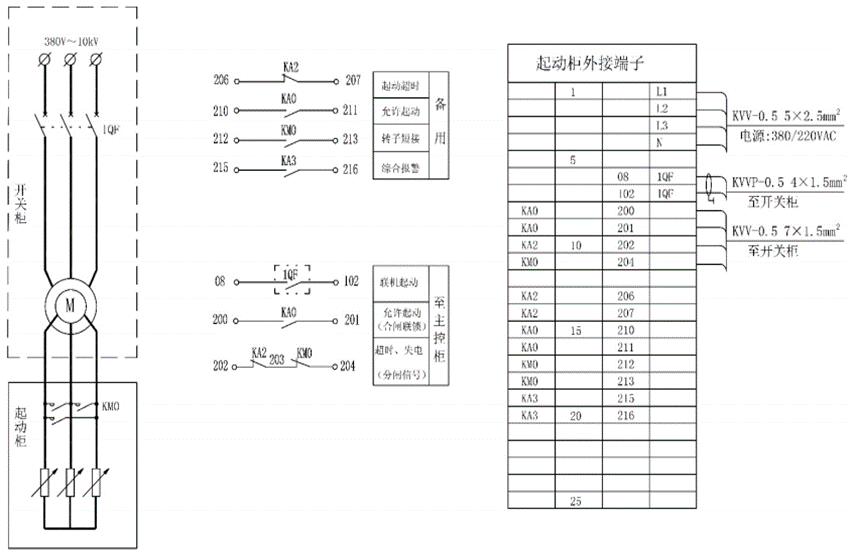

ZCY系列起动装置(PLC控制)一次图及对外接口


订货须知

订货时请提供下列资料:

Ø  绕线型电动机型号、额定功率、定子电流、定子电压、转子电流、转子电压;

Ø  电动机拖动的负载特征(工况说明);

Ø  设备表面颜色;

Ø  用户需为液态软起动装置提供提供足够容量的三相四线制电源(≥15A)

Ø  设备使用在特殊环境条件(高原、高海拔(>2000m)、高寒(-15℃以下)、高温(>+40℃)、高湿、重盐雾等)时应在定货时应事先说明
